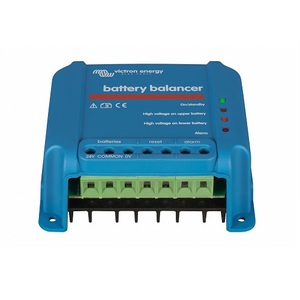

Egalise l'état de charge de deux batteries de 12 V en série, de plusieurs files de batteries en série, ces files étant raccordées en parallèles
Plusieurs équilibreurs peuvent être installés en parallèle
Un banc de batteries de 48 V peut être équilibré avec trois Battery Balancers
Informations de fonctionnement par LED
Deux bornes disponibles pour connecter un bouton-poussoir
Protection contre la surchauffe
Bornes à vis 6 mm²
IP22
Dimensions : 100 x 113 x 47 mm
Poids : 400g
Fabricant : Victron (Pays-Bas)
Le problème : la durée de vie d'un banc de batteries, dont le prix est élevé, peut être considérablement réduite en raison d'undéséquilibre des charges.
Une batterie présentant un courant de fuite interne légèrement supérieur sur un banc de 24 ou 48 V composé de plusieurs batteriesraccordées en série/parallèle provoquera que les batteries connectées en parallèle soit sous-chargées, et que les batteries connectées ensérie soient surchargées. De plus, si de nouvelles cellules ou batteries sont connectées en série, elles devront avoir le même état-de-chargeinitial. Les petites différences se dissiperont durant la phase d'absorption ou d'égalisation de la charge, mais les différences plusimportantes causeront des dommages dus soit à un dégagement gazeux excessif des batteries présentant un état de charge initial élevé(provoqué par la surcharge), ou soit à la sulfatation des batteries présentant un faible état de charge initial (provoquée par des batteriessous-chargées).
La solution : l'équilibrage des charges des batteriesLe Battery Balancer égalise l'état de charge de deux batteries de 12 V raccordées en série, ou de plusieurs files de batteries connectées ensérie, ces files étant elles-mêmes raccordées en parallèles.
Si la tension de charge d'un système de batteries de 24 V s'élève à plus de 27 V, le Battery Balancer s'allumera et comparera la tension sur lesdeux batteries connectées en série. Le Battery Balancer extraira de la batterie (ou des batteries raccordées en parallèle), ayant la tension laplus élevée, un courant de jusqu'à 1 A. La différence de courant de charge qui en résulte garantira que toutes les batteries convergerontvers le même état de charge.Le cas échéant, plusieurs équilibreurs peuvent être installés en parallèle.Un banc de batteries de 48 V peut être équilibré avec trois Battery Balancers.
Schémas de câblage de l'équilibreur de batterie en fonction du parc de batterie :
