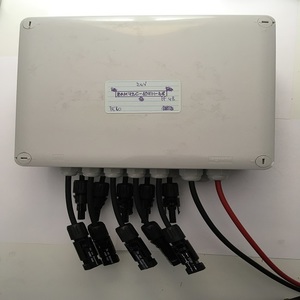

Ce boitier permet de mettre en parallèle 8 à 10 panneaux de 36cellules
Avec un régulateur MPPT victron , sur une batterie ou parc de batterie 24V et protege votre installation contre la foutre.
Il est composé :
Des entrées monofil (soit 1 entrée "+" et 1 entrée "-" pour 8ou 10panneaux)
Protection optimale :
- 1 parafoudre
Tension nominale de fonctionnement : 48 VCC
Intensité maximum par entrée : 10 kA
Tension maximum du système : 56 VCC
Protection contre la surtension : 180 V
Diamètre max. du câble des PE en entrée : 8,5 mm
Connexion en entrée panneaux (câble souple) : 2,5 mm² à 10 mm²
Dimensions : 22 x 17 x 8,6 Cm
Poids : 2 Kg
Protection boîtier : IP55
Nous contacter sur equainon@ecolodis.com pour plus d'information
. Remarque : respecter toujours l’ordre de branchement, batterie-régulateur, puis régulateur panneaux.
• Pour le boitier il est impératif à la borne de terre par un câble vert et jaune de 16 mm² sur le parafoudre.
• Le parafoudre dispose de deux indicateur verts et rouge, le vert indique le bon état et l’autre le contraire
possibilité 4X2 ET 5X2
Tension banc de batterie 24V
panneaux 2ou 3 ,Champs PV ( nXP avec n branches et p nombre de panneaux en serie )
Imax =54A en 24V
Avec ,cette configuration , vous avez le choix du regulateur MPPT
possibilité 4X1 ET 5X1
Tension banc de batterie 24V
panneaux 2ou 3 ,Champs PV ( nXP avec n branches et p nombre de panneaux en serie )
I( A ) = Ptotale: 54
Avec ,cette configuration , vous avez le choix du regulateur MPPT
