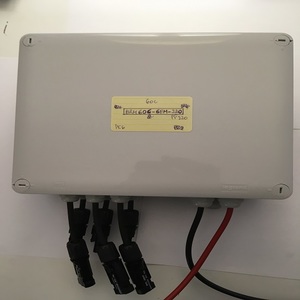

BRM 60 Cellules 8 ou 10 ou 12 ou 15 ou 18 panneaux 270Wc max 24V et 48V en batterie
Ce boitier permet de mettre en parallèle 8 à 18 panneaux de 60 cellules
Avec un régulateur MPPT victron , sur une batterie ou parc de batterie 24V ou 48V et protege votre installation contre la foutre.
Il est composé :
Des entrées monofil (soit 1 entrée "+" et 1 entrée "-" soit )
Protection optimale :
- 1 parafoudre
Tension nominale de fonctionnement : 220VCC
Intensité maximum par entrée : 40 KA
Tension maximum du système : 275 VCC
Protection contre la surtension : 900 V
Diamètre max. du câble des PE en entrée : 8,5 mm
Connexion en entrée panneaux (câble souple) : 2,5 mm² à 10 mm²
Dimensions : 22 x 17 x 8,6 Cm
Poids : 2 Kg
Protection boîtier : IP55
Nous contacter sur contact@ecolodis.com pour plus d'information
Référence : BRM60C6EM220
Fiches techniques à télécharger
. Remarque : respecter toujours l’ordre de branchement, batterie-régulateur, puis régulateur panneaux.
• Pour le boitier il est impératif à la borne de terre par un câble vert et jaune de 16 mm² sur le parafoudre.
• Le parafoudre dispose de deux indicateur verts et rouge, le vert indique le bon état et l’autre le contraire
BRM60C6EM220 (boitier de regroupement modulaire de 60 cellule 6 entrées avec 220V tension de fonctionnement parafoudre )
Nombre de cellules par panneau :60 et uniquement les panneaux de puissance P =< 270Wc
Nombre de panneaux 8 ou 10 panneaux 270 Wc puissance totale admise 2160Wc , 2700Wc
Tension banc de batteries 24V ou 48V
Champ Pv ( nXp = nombre de panneau n= nombre de string ou branche de panneau en parallèle et p nombre de panneau en serie )
possibilité : 2X4
Voc = 144 V max
Imax = 60A en 24 V
Avec ,cette configuration , vous avez le choix du regulateur MPPT 150 V 60A
possibilité 2X4
Tension banc de batterie 48V
Voc =144V
Imax = 30A en 48V
Avec ,cette configuration , vous avez le choix du regulateur MPPT 150V 35A
possibilité 2X5
Tension banc de batterie 24V
Voc =180V
Imax = 75A en 24V
Avec ,cette configuration , vous avez le choix du regulateur MPPT 250V 85A
possibilité 2X5
Tension banc de batterie 48V
Voc =180V
Imax = 37,5A en 48V
Avec ,cette configuration , vous avez le choix du regulateur MPPT 250V 60A
possibilité 2X6
Tension banc de batterie 24V
Voc =216V
Imax = 90A en 24V
Avec ,cette configuration , vous avez le choix du regulateur MPPT 250V 100A
possibilité 3X4
Tension banc de batterie 24V
Voc =144V
Imax = 90A en 24V
Avec ,cette configuration , vous avez le choix du regulateur MPPT 150V 100A
possibilité 2X6
Tension banc de batterie 48V
Voc =216V
Imax = 45A en 48V
Avec ,cette configuration , vous avez le choix du regulateur MPPT 250V 60A
possibilité 3X4
Tension banc de batterie 48V
Voc =144V
Imax = 45A en 48V
Avec ,cette configuration , vous avez le choix du regulateur MPPT 150V 60A
possibilité 3X5
Tension banc de batterie 48V
Voc =180V
Imax = 56,25A en 48V
Avec ,cette configuration , vous avez le choix du regulateur MPPT 250V 60A
possibilité 3X6
Tension banc de batterie 48V
Voc =216V
Imax = 67,5A en 48V
Avec ,cette configuration , vous avez le choix du regulateur MPPT 250V 70A
