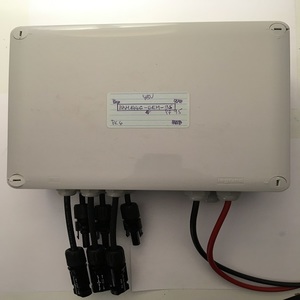

Ce boitier permet de mettre en parallèle 4 à 12 panneaux de 144 cellules au total
Avec un régulateur PWM victron , ou un regulateur steca , sur une batterie ou parc de batterie 48V et protege votre installation contre la foudre.
Il est composé :
Des entrées monofil (soit 1 entrée "+" et 1 entrée "-" pour 4 à 12 panneaux)
Protection optimale :
- 1 parafoudre
Tension nominale de fonctionnement : 95 VCC
Intensité maximum par entrée : 10 kA
Tension maximum du système : 100VCC
Protection contre la surtension : 300V
Diamètre max. du câble des PE en entrée : 8,5 mm
Connexion en entrée panneaux (câble souple) : 2,5 mm² à 10 mm²
Dimensions : 22 x 17 x 8,6 Cm
Poids : 2 Kg
Protection boîtier : IP55
• Remarque : respecter toujours l’ordre de branchement, batterie-régulateur, puis régulateur panneaux.
• Pour le boitier il est impératif à la borne de terre par un câble vert et jaune de 16 mm² sur le parafoudre.
• Le parafoudre dispose de deux indicateur verts et rouge, le vert indique le bon état et l’autre le contraire.
Nombre de cellules par panneau :36 soit 144 au total
Nombre de panneaux 4 ou 12 panneaux 270 Wc
Champ Pv ( nXp n= nombre de string ou branche de panneau en parallèle et p nombre de panneau en serie )
possibilité : 2X4
Voc = 84 V max
en 48 V
Avec ,cette configuration , vous avez le choix du regulateur MPPT
possibilité 3X4
Tension banc de batterie 48V
Voc =84V
en 48V
Avec ,cette configuration , vous avez le choix du regulateur MPPT
possibilité 2X2
Tension banc de batterie 48V
Voc =84V
en 48V
Avec ,cette configuration , vous avez le choix du regulateur MPPT
possibilité 3X2
Tension banc de batterie 48V
Voc =84V
en 48V
Avec ,cette configuration , vous avez le choix du regulateur MPPT
