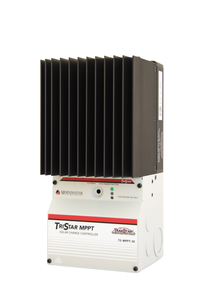

Régulateur solaire 30A MPPT MORNINGSTAR TRISTAR - 12V à 48V
Ce régulateur solaire MPPT (Maximum Power Point Tracking): détection du point maximum de production des panneaux photovoltaiques pour optimisr la production d'énergie jusqu'à 30%
Intensité Maximum (entrée et sortie) : 30 ampères
Tensions acceptées : 12V, 24V ou 48V et les puissances nominales maximum du champs PV associées sont respectivement de 400, 800 et 1600 WC
Se branche comme un régulateur solaire classique entre le(s) panneau(x) photovoltaique(s) et la batterie solaire
Protégé contre l’inversion de polarité, les courts-circuits, les surintensités, la surchauffe et les surtensions
Fonctions de controle et de communication : raccordement à un PC, enregistrement chronologique des données, connexions entre appareils Morningstar ...
Garantie : 5 ans
Fabricant : Morningstar (USA)
Référence : TSMPPT30
Fiches techniques à télécharger
Ce régulateur solaire MPPT vous permettra d'améliorer le rendement de vos panneaux photovoltaiques de 10% à 30% : pour un panneau photovoltaique donné, vos batteries recevront 30% d'électricité en plus par rapport à un régulateur solaire classique (appelé aussi PWM).
- En simplifiant un peu : grace a son microprocesseur de calcul, il adapte la tension de sortie du panneau photovoltaique à la tension de la batterie, tout en augmentant l'intensité de ce courant de sortie, ce qui permet de recharger plus vite la batterie solaire.
- Ce régulateur haut de gamme est particulièrement adapté aux installations photovoltaïques importantes jusqu'à 3 kW
- Les régulateurs solaires TRISTAR de MORNINGTSAR offrent la garantie d'une fabrication irréprochable par le leader mondial de la régulation solaire.
- Pour tous les détails d'installation et de fonctionnement, téléchargez le Guide d'utilisation ci-contre (sous la photo).
- Rappel : il faut bien visser les cables solaires dans les presses-étoupes du régulateur, afin d'éviter tout risque de court circuit qui peut endommager le régulateur ; et bien respecter les tailles de cable recommandées par le fabricant.
- Pour choisir votre régulateur solaire, consultez nos fiches conseil "Choisir son régulateur solaire", ou contactez nos experts sur solaire@ecolodis.com.
Principes de fonctionnement d'un régulateur solaire MPPT
Un régulateur solaire classique, connecté entre les panneaux photovoltaiques et les batteries, ne transforme pas l'énergie produite par les panneaux.
Par exemple : un panneau de 75Wc délivre avec un bon ensoleillement un courant de 17 Volts avec une intensité de 4,4 Ampères (Puissance (Wc) = Volts x Ampères). Avec un régulateur traditionnel, la batterie n'est pas capable d'absorber toute cette énergie produite. Bien que le panneau solaire ait une tension de sortie de 17 volts, la résistance interne de la batterie va "rabaisser" le voltage du panneau solaire au niveau de sa propre tension (une batterie a une résistance interne qui augmente plus celle-ci est déchargée - exemple : 10,5 volts pour une batterie très déchargée).
Donc en appliquant le principe "Puissance (Wc) = Volts x Ampères", le panneau solaire de 75 watts ne délivrera plus que 46,2 watts soit : 10,5 volts x 4.4 ampères = 46.2 Watts, il y a donc presque 29 watts de perdus.
Le régulateur MPPT fonctionne lui comme un "convertisseur de puissance", qui va adapter la tension (17 volts) de sortie du panneau solaire au voltage de la batterie sur laquelle il est branché, tout en augmentant l'intensité de ce courant. Soit dans notre exemple, toujours en appliquant la loi d’Ohm (I ampérage = P puissance : Vvolt ), 75 W / 10,5 V = 7,15 A, le régulateur va fournir un ampérage de 7,15 ampères.
Le courant de charge a subi une augmentation de 2.75 ampères, ce qui correspond aux 29 watts que nous perdions avec un régulateur classique.
Caractéristiques électriques
Courant batterie maximum : 30 A
Maxima nominaux pour l'entrée solaire :
| 12 volts | 400 watts |
| 24 volts | 800 watts |
| 48 volts | 1600 watts |
Rendement optimum : 99%
Tension nominale système : 12, 24, 36 ou 48 volts CC
Tension de circuit ouvert solaire maximum : 150 volts CC
Fourchette de tension de fonctionnement de la batterie : 8 à 72 volts CC
Autoconsommation maximum : 2,7 watts
Protection contre les surtensions transitoires : 4500 watts/port
Protections électroniques
Solaire : Surcharge, courts-circuits, haute tension
Batterie : Haute tension
Température élevée
Foudre et surtensions transitoires
Courant inverse d’électrodes nocturne
Mécanique
Dimensions : 29,1 x 13 x 14,2 cm
Poids : 4,2 kg/9,2 lb
Taille maxi câbles : 35 mm2 / 2 AWG
Alvéoles défonçables M20; ½, 1, 1 ¼ po
Enceinte Type 1 (intérieur et ventilée)
IP20
Environnement
Température ambiante : –40 °C à +45 °C
Température de stockage : –55 °C à +100 °C
Humidité : 100 % sans condensation
Tropicalisation : encapsulation sous époxy
Revêtement conforme
Bornes classées « Marine »
Certifications
Conforme CE
Répertorié ETL (UL1741)
cETL (CSA C22.2 No. 107.1-01)
Conforme FCC Class B Part 15
Conformité NEC (États-Unis), réglementation
électrique nationale
Conformité RoHS
Fabriqué dans une usine certifiée ISO 9001
