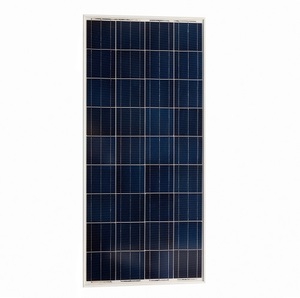

Panneau photovoltaïque monocristallin 40 Wc Victron

Ce panneau utilise des cellules monocristallines, qui sont plus performantes que les cellules polycristallines (et très nettement supérieures à la technologie amorphe). Cela vous donne un panneau photovoltaique très performant pour un faible encombrement.

Lors du refroidissement, le silicium fondu se solidifie en ne formant qu'un seul cristal de grande dimension. On découpe ensuite le cristal en fines tranches qui donneront les cellules. Ces cellules sont en général d'un bleu uniforme.

Le panneau photovoltaique se raccorde sur le régulateur solaire.

Le régulateur solaire, qui modère en permanence la charge d'énergie stockée dans les batteries, se branche sur les batteries.

Les batteries sont reliées éventuellement à un convertisseur/onduleur si on souhaite produire du courant en 220/240 volts.

Vous trouverez ci-dessous des éléments complémentaires pour une installation panneau + régulateur + batterie appelée installation photovoltaique en site isolé.

Les panneaux solaires photovoltaïques

Les panneaux photovoltaïques (appelés aussi modules) transforment l’énergie solaire (la lumière) en énergie électrique : courant continu. Le gros avantage de cette production d’énergie est que la transformation de la lumière en électricité s'effectue sans bruit ni pollution. Chaque module solaire a une tension nominale de 12 ou 24 Volts et ils seront câblés en parallèle ou en série afin d'obtenir la tension et le courant désiré.

Implantation du champ de modules photovoltaïques

Pour fonctionner correctement, le panneau solaire doit être ensoleillé sur toute la surface durant la journée. Veiller à choisir un emplacement où les panneaux solaires reçoivent un ensoleillement permanent (aucune ombre doit être portée par un obstacle : bâtiment, arbre, clôture, colline…) ceci quelles que soient les périodes du jour et de l’année en particulier l’hiver, la période la plus défavorable.

Orientation et inclinaison des panneaux solaires

A l'aide d’une boussole si besoin, orienter les panneaux photovoltaiques plein Sud pour l’hémisphère Nord (et plein Nord pour l’hémisphère Sud).

L'inclinaison est calculée en fonction de la latitude et du lieu de l’installation : en France l'inclinaison optimale est souvent comprise entre 30° et 40°. Plus de détails dans ce tableau :

Latitude du site	Angle d’inclinaison recommandé
0° - 15°	15°
15° - 25°	Même que latitude
25° - 30°	latitude + 5°
30° - 35°	latitude +10°
35° - 40°	latitude +15°
Supérieur à 40°	latitude +20°



Le régulateur solaire mesure en permanence la tension de la batterie et gère l’apport de courant des modules photovoltaiques

Il régule la charge du parc batteries afin d’éviter les surcharges, assure la limitation du courant provenant des modules. Il limite la décharge par délestage de l'utilisation, voir même l’arrêt total, afin d’éviter les décharges profondes risquant d'endommager les batteries. Il contrôler le fonctionnement du générateur par affichage (voyants et écran, si le régulateur est muni d’un affichage).

Le stockage de l’électricité dans les batteries solaires

Les batteries stockent l'énergie produite par les modules photovoltaiques afin d’assurer l'alimentation des récepteurs en toutes circonstances (jour ou nuit, ciel dégagé ou couvert).

Ces batteries, appelées batteries à décharge lente, sont spécifiquement conçues pour les applications solaires ou éoliennes. Elles n'ont pas les mêmes caractéristiques qu'une batterie de voiture par exemple.

La capacité d’une batterie s’exprime en Ah (Ampère/heure) et sa tension est de 12 V (Volts), 6V et parfois 2V (pour les installations les plus importantes).

Le convertisseur – chargeur ou onduleur

Cet appareil transforme le courant continu des batteries (12V ou 24V ou 48V) en courant alternatif 230 volts.

Il suffit de raccorder les bornes situées sur le convertisseur aux cosses des batteries. Les appareils électriques que vous souhaitez alimenter sont ensuite simplement branchés sur la ou les prises 220/230 V du convertisseur (nota : la somme des puissances des appareils branchés sur le convertisseur doit être inférieure à la puissance indiquée pour le convertisseur).

Il est préconisé de minimiser autant que possible la distance du câble Régulateur - Batterie et Batterie - Onduleur (inférieur à 6m) afin d'éviter les déperditions d'électricité.

Données techniques (1) :

36 cellules monocristallines
Puissance nom. (selon STC) : 40 Wc
Tension MPP (VMPP) : 18,3 V
Courant MPP (IMPP) : 2,19 A
Tension circuit ouvert (VCO) : 22,45 V
Courant de court-circuit (ICC) : 2,4 A



Caractéristiques générales :

Dimensions (L x l x h) : 760 x 540 x 35 mm
Poids : 6 kg
Boîtier de raccordement résistant aux intempéries



(1) Conditions Test Standard (STC), définies comme suit : puissance du rayonnement de 1000 W/m2 à une densité spectrale de 1.5 AM (ASTM E892) et température de cellule de 25 °C.
